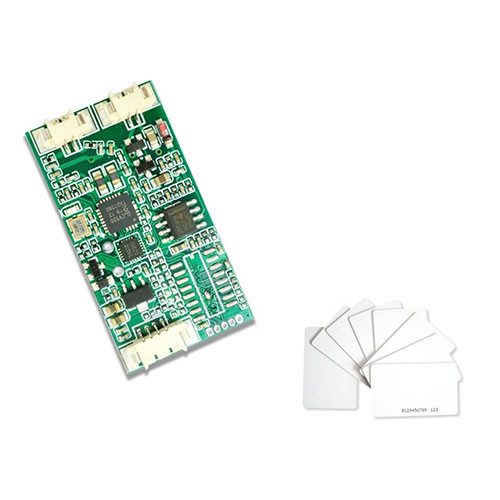

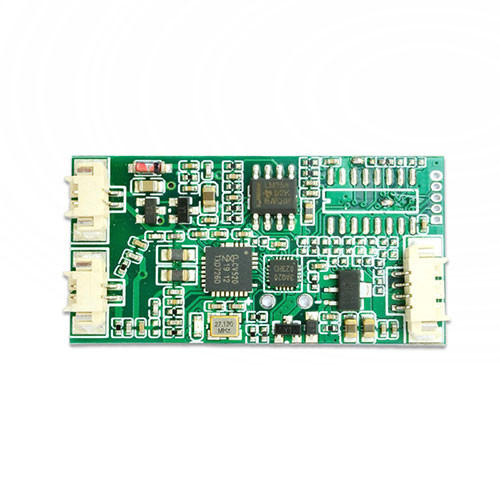

Lecteur de carte sans contact IC ISO14443A Module de lecteur de carte d'identité Lecteur de carte à puce double fréquence avec port série

Caractéristiques

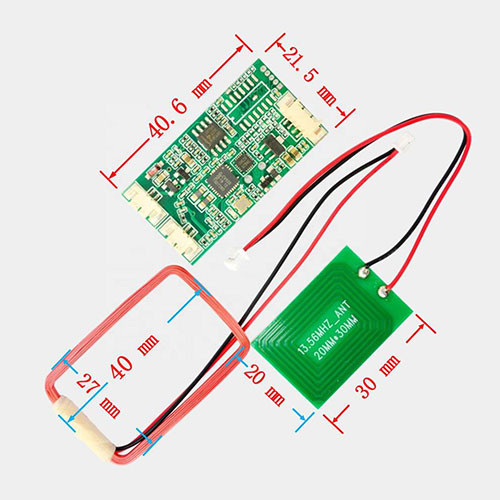

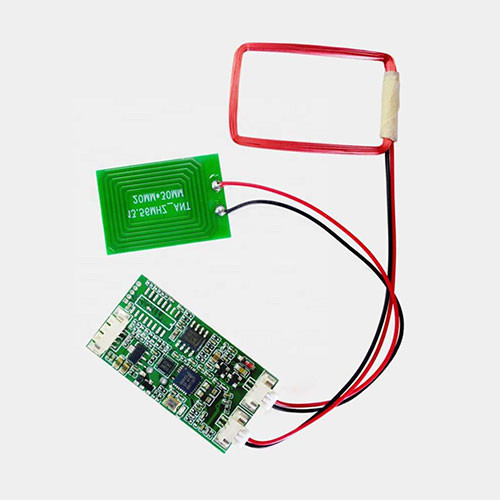

Ce module est doté d'une carte principale et d'une antenne séparées
Prend en charge la lecture de cartes à double fréquence (carte IC + carte d'identité)
Prend en charge le bloc de cartes IC sans contact (13,56 MHz), la lecture et l'écriture de secteurs et le cryptage
Prend en charge la lecture du numéro de série de la carte d'identité (125 kHz) EM4100
Prend en charge une large tension, une alimentation 3,3 V, 5 V en option

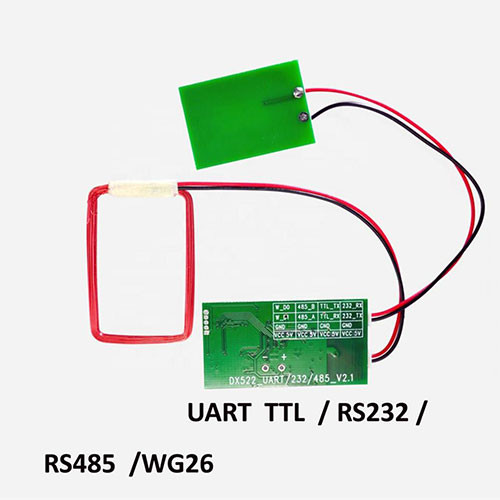

Prend en charge plusieurs interfaces : UART, RS232, RS485, WG26
Le module n'a pas besoin de pilote et les novices peuvent démarrer rapidement

Instructions d'utilisation
➊Connectez l'alimentation DC3,3 V ou 5,0 V au module
❷Connectez le module au port série de l'ordinateur avec un adaptateur USB vers port série
❸Ouvrez l'assistant de débogage du port série
❹ Testez avec un carte conforme à la norme
Que la carte à puce ou la carte d'identité soit glissée, le voyant lumineux du module clignote, le buzzer émet un « bip » pour indiquer que la carte a été glissée et l'interface de l'assistant de port série de l'ordinateur affiche le numéro de série de la carte à puce ou de la carte d'identité reçue. L'assistant de débogage du port série du package de fichiers, les paramètres du port série sont les suivants :
➊Débit en bauds : 9600
❷ Chiffre de contrôle : Aucun
❸Bits de données : 8
❹ Bit d'arrêt : 1
❺ Vérifier l'affichage hexadécimal

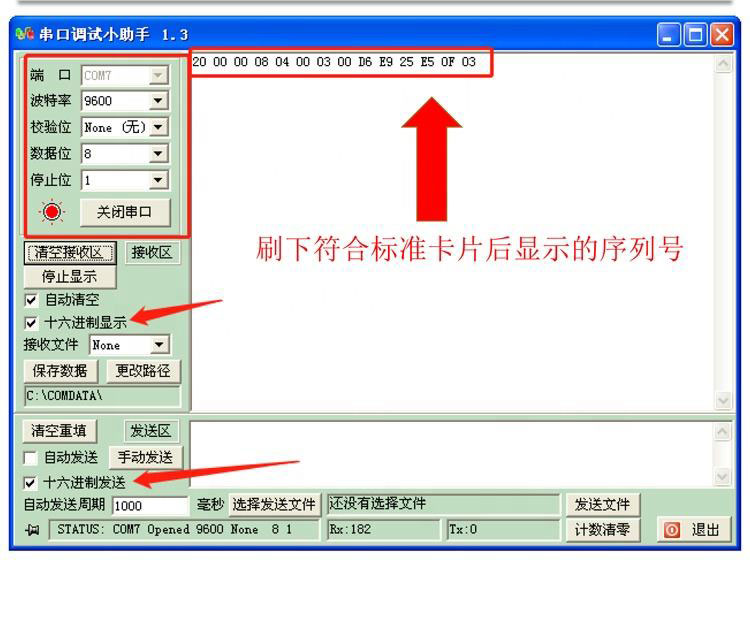

En cas de câblage correct, brossez la carte qui répond à la norme et le numéro de série correspondant de la carte sera émis via le port série, comme indiqué sur la figure

Problème courant
Question 1 : Comment le module lit-il et écrit-il la carte IC et comment crypter la carte IC ?
Étape 1 : Faites glisser votre carte. Le voyant lumineux du module s'allume et le numéro de série de la carte est activement envoyé à l'ordinateur supérieur via le port série. À ce moment, l'ordinateur supérieur reçoit les instructions pertinentes du numéro de série de la carte. Commande : 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20 : caractère de départ
00 : numéro de package
01 : octet de commande, lorsque le module génère activement le numéro de série de la carte, l'octet est 0x00 ; les autres commandes sont des mots de commande
08 : indique que les 8 octets suivants sont des bits de données valides
04 00 : indique que l'attribut de la carte est une carte S50
00 00 : ces 2 octets n'ont aucune signification pratique.
A6 40 FE E4 : indique le numéro de série de la carte. Lorsque vous glissez différentes cartes, les 4 octets changent.
0E : somme de contrôle. Elle est formée du numéro de paquet (SBQNR) au dernier octet des données (DATA), puis inversée pour l'obtenir.
03 : terminateur de trame.
